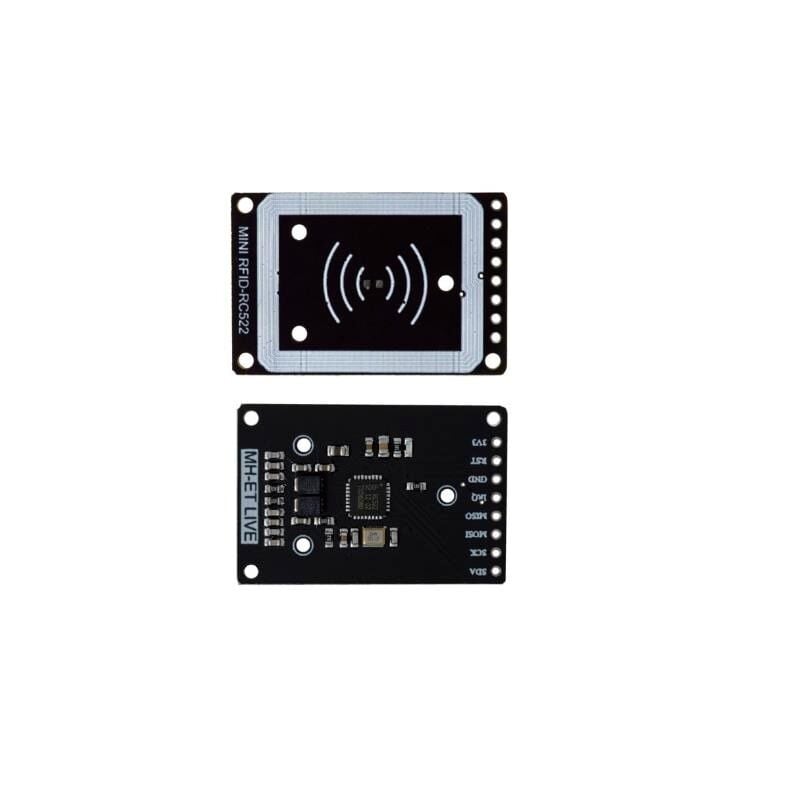

RC522 RFID Mini Okuyucu Modül (13.56 Mhz)
RC522 çip:
MF RC522, 13.56 MHz temassız iletişimde kullanılan yüksek entegrasyonlu bir okuma/yazma kartı yongasıdır.
Akıllı sayaçların ve taşınabilir el cihazlarının geliştirilmesi için iyi bir seçimdir.
MF RC522, gelişmiş modülasyon ve demodülasyon konseptlerini kullanır ve her tür pasif temassız iletişim yöntemini ve protokolünü 13.56 MHz'de tam olarak entegre eder.
14443A uyumlu transponder sinyallerini destekler.
Dijital parça, ISO14443A çerçevesini ve hata algılamayı yönetir. Ayrıca hızlı CRYPTO1 şifreleme algoritmasını destekler ve MIFARE ürün serisini doğrular.
MFRC522, 424 kbit/s'ye kadar çift yönlü veri hızlarıyla MIFARE serisi yüksek hızlı temassız iletişimi destekler. 13.56MHz yüksek entegrasyonlu okuma-yazma kart ailesinin yeni bir üyesi olan MF RC522, MF RC500 ve MF RC530 ile pek çok benzerliğin yanı sıra birçok özellik ve farklılığa sahiptir.
Ana bilgisayarla iletişim için SPI modunu kullanır, bu da kablolamayı azaltmaya, PCB kartı boyutunu küçültmeye ve maliyeti düşürmeye yardımcı olur.
RFID Modül:
MF522-MINI modülü, kart okuyucu devresini tasarlamak için RC522 orijinal çipini kullanır.
Modül 13.56MHz frekansında çalışır ve ISO14443A standardına uygundur.
Mifare1 S50, Mifare1 S70, Mifare Light, Mifare UltraLight ve Mifare Pro'yu destekleyebilir.
Cihaz geliştirme ve kart okuyucu geliştirme gibi gelişmiş uygulamaların kullanıcıları ve RF kart terminalleri tasarlaması/üretmesi gereken kullanıcılar için uygundur.
Bu modül, çeşitli okuyucu kalıplarına doğrudan yüklenebilir.
Modül, 3.3V'luk bir voltajı benimser ve modülün kararlı ve güvenilir çalışmasını ve uzun okuma mesafesini sağlayabilen SPI arayüzünün birkaç basit hattı aracılığıyla kullanıcının herhangi bir CPU kartına doğrudan bağlanabilir.
Modülün kullanımı kolaydır, son derece güvenilirdir ve küçük boyutludur.
Müşterilerin temassız kartları sisteme kolay ve hızlı bir şekilde uygulamasına yardımcı olma gibi özellikler.
Özellik:
Çalışma akımı: 13-26mA/DC 3.3V
Boşta akım: 10-13mA / DC 3.3V
Uyku akımı: <80uA
Tepe akımı: <30mA
Çalışma frekansı: 13.56MHz
Desteklenen kart türleri: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
Ürün fiziksel özellikleri: boyut: 37.5mm × 33mm Çevresel çalışma sıcaklığı: -20-80 santigrat derece
Çevresel depolama sıcaklığı: -40-85 santigrat derece
Bağıl nem: %5-%95 bağıl nem
PIN:
SDA--SPI bağlantı noktası seçimi
SCK--SPI bağlantı noktası saati
MOIS--SPI bağlantı noktası bağımlı girişi
MISO--SPI bağlantı noktası bağımlı çıkışı
IRQ -- Kesinti bağlantı noktası
GND--GND
RST--Sıfırla
3.3V--VCC
Paket İçerigi:
1 Adet RC522 RFID Mini 13.56 Mhz SPI
