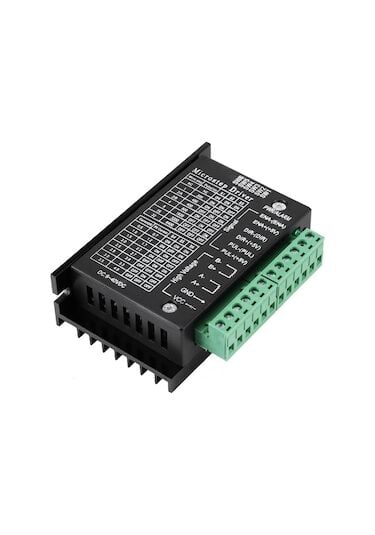

TB6600 4A Step Motor Sürücü ve Kontrol Kartı

TB6600 4A Step Motor Sürücü ve Kontrol Kartı, Toshiba'nın yüksek performanslı TB6600 motor sürücü entegresini temel alan, endüstriyel uygulamalar için tasarlanmış güçlü bir step motor kontrol çözümüdür. 9-42V geniş çalışma voltaj aralığı ve 0.5A-4A arası ayarlanabilir akım çıkışı sayesinde NEMA 17, NEMA 23, NEMA 34 gibi farklı boyutlardaki step motorları kolaylıkla sürebilme kabiliyetine sahiptir. Mikrostep bölünme özelliği ile 1, 2, 4, 8, 16, 32 adım modlarını destekleyerek hassas konum kontrolü gerektiren uygulamalar için idealdir.

Kart üzerinde bulunan hız, ivme ve yön kontrolü için harici bağlantı noktaları ile Arduino, diğer mikrodenetleyiciler veya CNC kontrol sistemleri ile sorunsuz entegrasyon sağlar. Optokuplör izolasyonlu giriş sinyalleri ve çeşitli koruma devreleri ile endüstriyel ortamlarda güvenilir çalışma sunar. Ayrıca, üzerindeki DIP switchler sayesinde kolay konfigürasyon imkanı sunarak, karmaşık ayarlamalar gerektirmeden hızlı kurulum yapılmasına olanak tanır.

TB6600 motor sürücü kartı, CNC makineleri, 3D yazıcılar, lazer kesiciler, robotik sistemler ve otomatik besleme mekanizmaları gibi hassas hareket kontrolü gerektiren projelerde yaygın olarak kullanılmaktadır. Güçlü soğutma kapasitesi ve kaliteli PCB tasarımı sayesinde uzun süreli ve yoğun kullanımlarda bile stabil çalışma performansı göstermektedir. Bu sağlam ve güvenilir sürücü kartı, hobi projelerinden endüstriyel uygulamalara kadar geniş bir kullanım alanına hitap eden, kullanıcı dostu ve maliyet-etkin bir motor kontrol çözümüdür.

Teknik Özellikler

TB6600 4A Step Motor Sürücü ve Kontrol Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Sürücü Entegresi: Toshiba TB6600HG
• Çalışma Voltajı: 9V-42V DC
• Çıkış Akımı: 0.5A -4A (ayarlanabilir)
• Akım Ayarları: 0.5A, 1A, 1.5A, 2A, 2.5A, 3A, 3.5A, 4A (DIP switch ile)
• Mikrostep Çözünürlüğü: Tam adım, 1/2, 1/4, 1/8, 1/16, 1/32 (DIP switch ile ayarlanabilir)
• Giriş Sinyalleri: PUL (Pulse), DIR (Direction), ENA (Enable)
• Sinyal İzolasyonu: Optokuplör izolasyonlu giriş
• Sinyal Voltajı: 5-24V (yüksek seviye)
• PUL Sinyal Frekansı: 0-100KHz
• Bekleme Akımı: Otomatik %60 akım azaltma
• Motor Türü: 2 fazlı bipolar step motorlar
• Uyumlu Motorlar: NEMA 17, NEMA 23, NEMA 34 (akım değerine bağlı)
• Koruma Özellikleri:
  • Aşırı sıcaklık koruması
  • Aşırı akım koruması
  • Kısa devre koruması
  • Düşük voltaj ve yüksek voltaj koruması

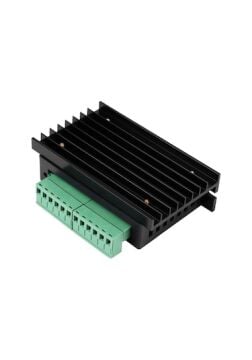

• Soğutma: Alüminyum soğutucu ve fan montaj deliği
• Çalışma Sıcaklığı: -10°C ~ 45°C
• Nem Direnci: %90 bağıl nem altında (yoğuşmasız)

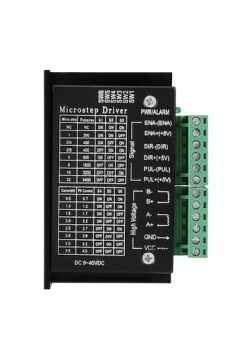

• Bağlantı Terminalleri:
  • Motor çıkışları: A+, A-, B+, B-
  • Güç girişi: VCC, GND
  • Kontrol girişleri: PUL+, PUL-, DIR+, DIR-, ENA+, ENA-
• Montaj Delikleri: 4 adet 3.5mm çaplı
• Kart Boyutları: 96mm × 56mm × 33mm (fan ve soğutucu dahil)
• Ağırlık: Yaklaşık 150g
