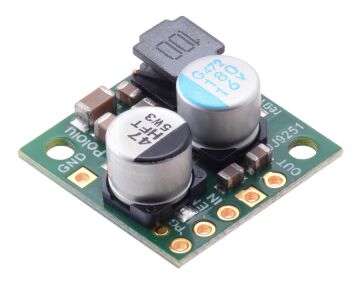

Pololu 9V, 2.3A Voltaj Düşürücü (Step-Down, Buck) SMPS Regülatör
Pololu D24V22F9 buck (step-down) regülatör, giriş voltajına göre daha düşük gerilimler elde etmek istediğiniz zaman tercih edebileceğiniz bir senkron anahtarlamalı güç kaynağı (switched mode power supply) kartıdır. Pololu D24V22F9, DC-DC konvertör olarak da işlev görür ve çıkışında sabit kararlı bir gerilim oluşturur. SMPS'ler özellikle kart giriş voltajı ile istenen çıkış voltajı arasında fark büyük olduğunda kararlı ve yüksek kazançlı olarak çalışır ve doğrusal regülatörlere avantajlı duruma gelir.
D24V22F9 buck (step-down) regülatörde giriş gerilim değeri 36V'a kadar artabilir ancak çıkış gerilimi sabit 9 volttur ve 1.5-2.3A çıkış akımı sağlayabilir. Bu yapısıyla kart, sensörler veya küçük motorların beslemesinde kullanılabilir.
Bu regülatör için yüksüz sükunet akım değeri 1mA'dir ve kart EN pini üzerinden düşük enerji moduna ayarlanarak sükunet akımı her 1 volt giriş gerilimine karşı 5-10uA değişim gösterecek şekilde ayarlanabilir.
D24V22F9 DC-DC konvertörlerde dahili ters voltaj koruması, kısa devre koruması, aşırı ısınmadan kaynaklanan hasarı önlemeye yardımcı olan bir termal kapatma özelliği ve ani akımı (inrush) azaltan soft start özelliği bulunur.
Ürün Özellikleri:
Giriş voltajı: Vout + Vdropout değerinden 36V'a
Vout: 9 Vdc (sabit gerilim - %4 doğruluk)
Sürekli maks. çıkış akımı tipik değeri: 1.4 A - 2.6 A
400kHz MHz anahtarlama frekansı
1 mA =yüksüz quiescent (sükunet) akım değeri
Verimlilik: %85 - %95
Yüksek voltaj etkin (High Voltage Enable) pini üzerinden kartı düşük güç tüketim moduna sokma
Regülatörün çıkış gerilimini regüle edip edemediğini gösteren "power good" (PG) pini

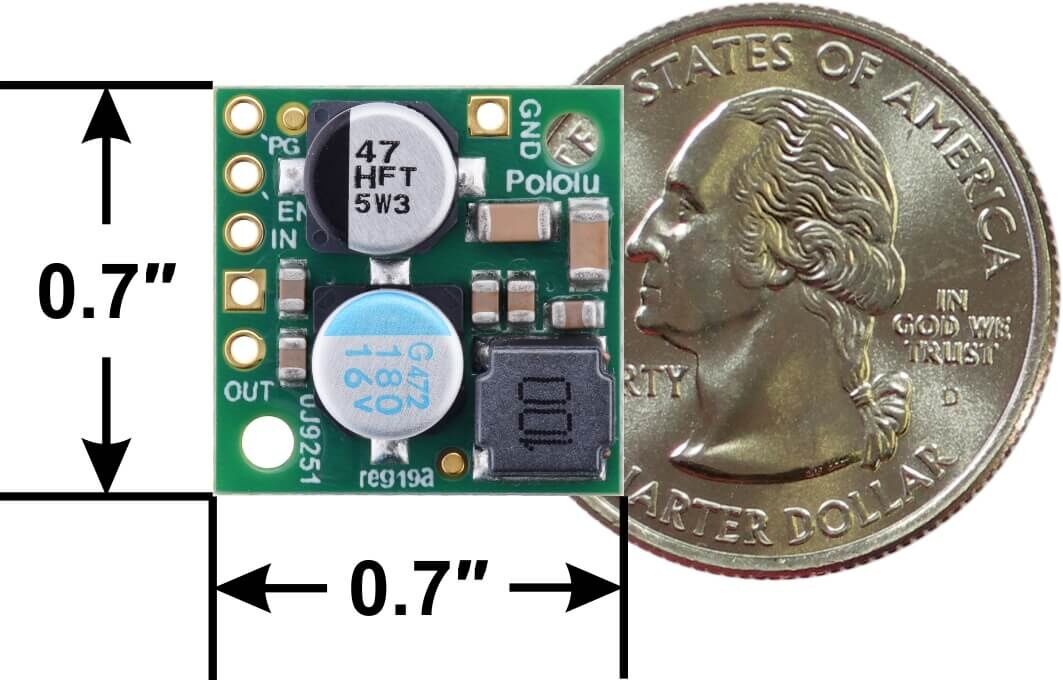

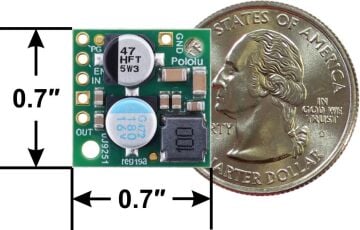

Küçük boyutlar: 0.7″ × 0.7″ × 0.31″ (17.8 mm × 17.8 mm × 8 mm)
İki adet M2 boyutlu vida deliği
Kullanım ve Uyarılar:
Ürün üzerinde 5 pin bulunur:power good (PG), enable (EN), input voltage (VIN), ground (GND) ve output voltage (VOUT). EN pini, dahili olarak 'high'a çekilmiştir (varsayılan değer). Çıkışı devre dışı bırakmak için EN pini 'low' (1 volt altına) sürülmelidir. Bu durumda kart (çip) uyku moduna girecek ve çekilen sükunet akımı sadece dahili pull-up dirençleri ve ters gerilim koruma devresi tarafından harcanan akımdan ibaret olacaktır ( 5- 10 uA her 1 volt Vin gerilimi için). Sleep moddan çıkmak için EN pini 2V üzerine sürülmelidir. PG, power good ifadesine karşılık gelir ve open-drain yapısındadır. Çıkış nomianl gerilimin %85'inin altına düştüğünde 'low'a gider ve çıkış nominal değerin %90'nının üzerine çıktığında high-impedence durmundadır.
Eff=(Güç çıkışı) / (Güç girişi) olarak tanımlanan voltaj regülatörünün verimliliği, performansın önemli bir ölçüsüdür. D24V22F3'de %85 - %95 arası verim değerleri tipiktir.
Quiescent (sükunet ) akımı, konvertörün sadece kendisini beslemesi ile harcanan akımdır. EN girişi lojik low a sürülerek konvertör düşük güç moduna alınabilir ve sükunet akımı bu durumda her 1 Volt VIN değişimi için 5-10uA değişim gösterecektir.

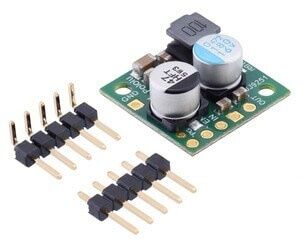

Bağlantılar PCB'nin ön tarafında isimleri ile gösterilmiştir ve 5 adet pin 0.1" aralıkla yerleştirilmiştir. Bu yapısıyla 0.1" aralıklı yuvalara sahip breadboardlara, konektörlere ve prototipleme araçlarına uygundur. 5x1 düz veya 90 derece bükümlü erkek headerlar lehimleme için kullanılabilir veya teller doğrudan yuvalara lehimlenebilir.
