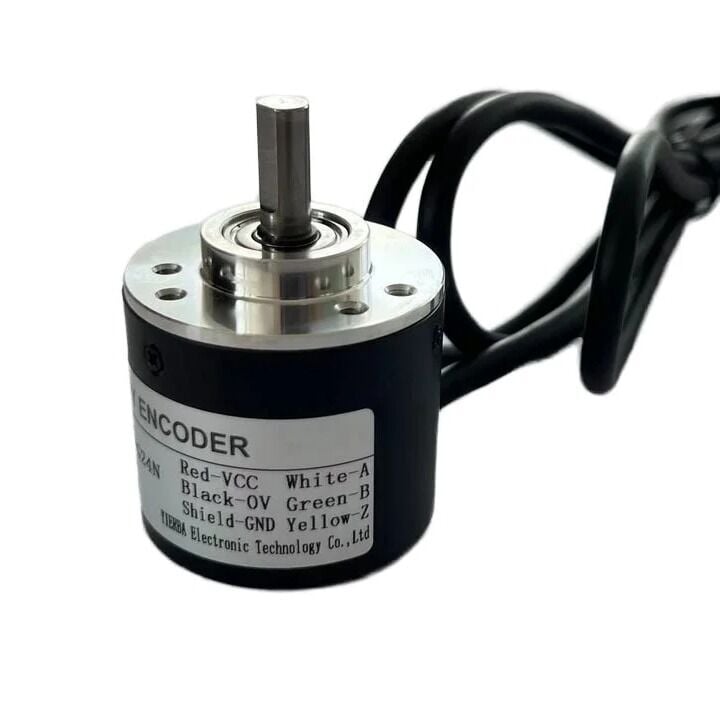

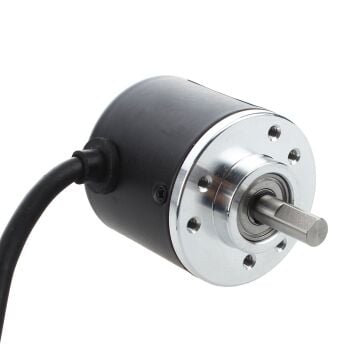

5-24 V 360 Adım Artımsal Optik Rotary Enkoder, AB 2 Fazlı - E38S6G5-360B-G24N
nkoder (Döner Kodlayıcı), algılanan hareket karşılığında elektriksel sinyal üreten elektromekanik bir cihaz olarak adlandırılabilir. Bağlı olduğu milin, dönme veya öteleme hareketini, manyetik, mekanik, dirençli ve optik teknolojiler sayesinde algılayan ve algılanan bu verilerden sayısal elektrik sinyali üretip, analog veya dijital çıktı veren elektromekanik cihazlardır. Yüksek hassasiyet gerektiren projelerde bir motorun konumunu, dönüş yönünü, hareket hızını, bulunduğu ekseni elektriksel sinyale dönüştürerek kullanıcıya sunuyor. Enkoderler, farklı kullanım amaçlarına göre, doğrusal enkoder (lineer encoder) ve döner enkoder (rotary encoder) şekilde olmak üzere tipleri bulunmaktadır.

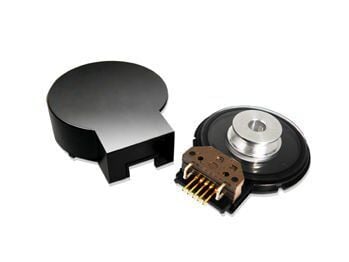

Kullanım avantajları sayesinde en çok tercih edilen ve yaygın kullanılan Optik Algılamalı Enkoder, cihaz içindeki optik kaynak sayesinde, yansıtılan ışığın kesintisine bağlı olarak elektriksel sinyal üretir.
Kullanım Alanları:
Endüstriyel Projeler, Otomasyon Sistemleri, CNC Makineleri, Medikal Cihazlar, Neredeyse Tüm Motor Kontrol Sistemleri...
Artımlı Optik Döner Enkoder Teknik Özellikleri:
- Parça Numarası: E38S6G5-360B-G24N
- 360 p/r (Tek fazlı 360 darbe/R, İki fazlı 4 frekansın 1440 darbeye iki katına çıkarılması)
- Güç kaynağı: DC5-24V
- Şaft: 6*13mm
- Boyut: 38*35,5 mm
- Çıkış: AB 2 fazlı çıkış dikdörtgen ortogonal darbe devresi, NPN açık kollektör çıkış tipi için çıkış
- Maksimum mekanik hız: 5000 R/dak
- Tepki frekansı: 0-20KHz

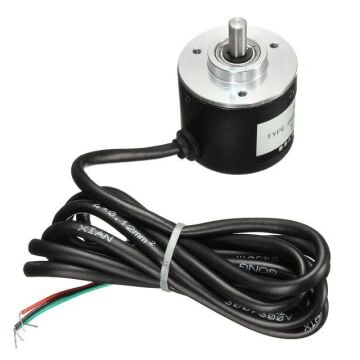

- Kablo uzunluğu: 1,5 metre
- Uyarı: AB 2 fazlı çıkış, VCC'ye doğrudan bağlanmamalıdır, aksi takdirde, farklı partiler nedeniyle çıkış triyotunu yakar ve terminale sahip olmayabilir.
