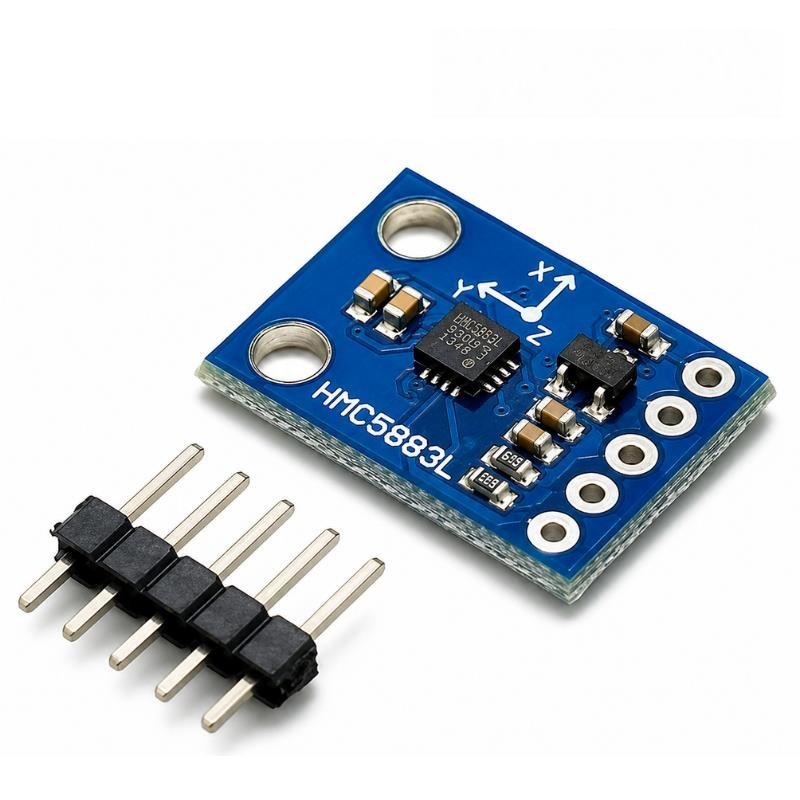

HMC5883L 3 Eksen Dijital Pusula Sensör Modülü
HMC5883L, Dünya'nın manyetik alanını X, Y ve Z eksenlerinde ölçebilen 3 eksenli dijital pusula (manyetometre) sensör kartıdır. I2C haberleşme protokolü sayesinde Arduino, ESP8266, ESP32, STM32 ve Raspberry Pi gibi geliştirme kartlarıyla kolayca kullanılabilir. Robotik, insansız hava araçları (İHA), navigasyon sistemleri, yön tayini ve hareket kontrolü gibi projelerde hassas yön bilgisi elde etmek için ideal bir çözümdür.
Teknik Özellikler:
Sensör Çipi: Honeywell HMC5883L
Sensör Tipi: 3 Eksen Dijital Manyetometre (Pusula)
Besleme Gerilimi: 3V - 5V DC
Haberleşme Arayüzü: I2C
I2C Adresi: 0x1E
Ölçüm Eksenleri: X, Y, Z
Manyetik Ölçüm Aralığı: ±1.3 Gauss ile ±8 Gauss
Maksimum Veri Güncelleme Hızı: 160 Hz
Dahili ADC: 12 Bit
Yön Doğruluğu: Yaklaşık 1° - 2° (kalibrasyona bağlı)
Düşük güç tüketimi
Kompakt kart yapısı
Arduino, ESP32, ESP8266, STM32 ve Raspberry Pi ile uyumludur.
Robotik, drone, navigasyon ve konum belirleme uygulamaları için uygundur.
Pin Bağlantıları:
VCC: 3V - 5V Besleme
GND: Toprak
SDA: I2C Veri Hattı
SCL: I2C Saat Hattı
DRDY: Veri Hazır (Data Ready) Çıkışı
Paket İçeriği:
1 Adet GY-273 HMC5883L Pusula Sensör Kartı
1 Adet 5 Pin Erkek Header
