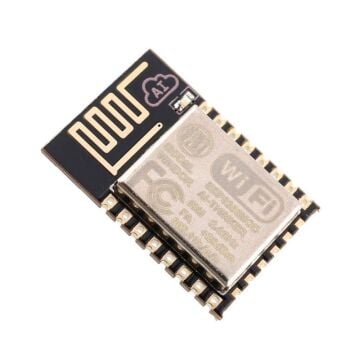

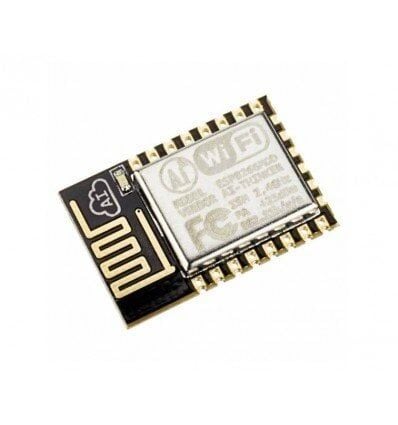

ESP8266 Seri Kablosuz Alıcı Verici Modulü ESP-12E

 ESP8266 Seri Kablosuz Alıcı Verici Modulü ESP-12E

ESP-12, UART-WiFi modülünün düşük güç tüketimi, endüstride çok rekabetçi fiyatı ve ultra düşük güç tüketimi teknolojisi ile özellikle mobil cihazlar ve IOT uygulamaları için tasarlanmış, kullanıcının fiziksel cihazı bir WiFi kablosuz ağa bağlanabilir, İnternet veya intranet iletişimi ve ağ oluşturma yetenekleri.

2015/12/28 tarihinden itibaren tüm sevkiyatlar "ESP-12E" olacaktır, ESP-12'nin geliştirilmiş sürümü ve ESP-12 ile% 100 uyumludur.

Şartname

Modeli: ESP8266-12

802.11 b / g / n

Wi-Fi Direct (P2P), yumuşak AP

Entegre TCP / IP protokol yığını

Entegre TR anahtarı, balun, LNA, güç amplifikatörü ve eşleşen ağ

Entegre PLL'ler, regülatörler, DCXO ve güç yönetimi birimleri

+ 19.5dBm çıkış gücü 802.11b modunda

<10uA kaçak akımı kapatın

Entegre düşük güçlü 32 bit CPU, uygulama işlemcisi olarak kullanılabilir

SDIO 1.1 / 2.0, SPI, UART

STBC, 1 × 1 MIMO, 2 × 1 MIMO

A-MPDU ve A-MSDU toplama ve 0,4 μs koruma aralığı

<2 ms'de paketleri uyandırın ve iletin

<1,0 mW (DTIM3) bekleme güç tüketimi

Adafruit item 2491 ile aynı

Uyarı

Bu modül, VCC için 3,3 voltluk bir besleme ve 3,3 V mantık gerektirir.

5V tolant değildir, 5V Arduino üzerinde Connect RX veya TX bu modülü yok edecektir.

Mantıksal seviye dönüştürücü veya 3.3V Arduino kullanmalısınız

Arduino Uno'daki 3.3V kaynağı, bu modüle güç sağlamak için yetersiz akım kapasitesine sahiptir.

Ayrı, daha yüksek bir 3.3V besleme sağlamalısınız (yaklaşık 300mA veya daha iyisi)

Dökümanlar:

ESP-12E şartnamesi

Teknik destek:

Teknik destek için lütfen Itead destek sistemi ne başvurun ya da ESP8266 forumuna da bakabilirsiniz.
