Arduino Nano temelde Arduino Uno ile aynı özelliklere sahip fakat ebat olarak çok daha küçük olan bir modeldir. Arduino Uno gibi ATmega328 mikrodenetleyicisini kullanır. Uno ile olan benzerlikleri sayesinde Uno için yazılmış herhangi bir yazılımı Nano ile istediğiniz gibi kullanabilirsiniz.

Arduino Nano'nun bu klonundaki temel farklılığı kullandığı programlama entegresinin (USB-Serial dönüştürücü) CH340 olmasıdır.

Teknik Özellikler:

Mikrodenetleyici ATmega328
Çalışma Gerilimi 5V
Giriş Gerilimi (önerilen) 7-12V
Giriş Gerilimi (limit) 6-20V
Dijital I/O Pinleri 14 (6 tanesi PWM çıkışı)
Analog Giriş Pinleri 8
Her I/O için Akım 40 mA
3.3V Çıkış için Akım 50 mA
Flash Hafıza 32 KB (ATmega328) 2 KB kadarı bootloader tarafından kullanılmaktadır
SRAM 2 KB (ATmega328)
EEPROM 1 KB (ATmega328)
Saat Hızı 16 MHz
Uzunluk 45 mm
Genişlik 18 mm
Ağırlık 5 g

Giriş ve Çıkış:

Nano üzerindeki 14 adet dijital pinin hepsi giriş veya çıkış olarak kullanılabilir. 8 tane analog giriş pini de bulunmaktadır. Bu analog giriş pinleri de aynı şekilde dijital giriş ve çıkış olarak kullanılabilir. Yani kart üzerinde toplam 20 tane dijital giriş çıkış pini vardır. Bu pinlerin tamamının lojik seviyesi 5V'dur. Her pin maks. 40mA giriş ve çıkış akımı ile çalışır. Ek olarak, bazı pinlerin farklı özellikleri bulunmaktadır. Özel pinler aşağıda belirtildiği gibidir.

Seri Haberleşme, 0 (RX) ve 1 (TX): TTL Seri veri alıp (RX), vermek (TX) için kullanılır. Bu pinler doğrudan kart üzerinde bulunan FT232 usb-seri dönüştürücüsüne bağlıdır. Yani bilgisayardan karta kod yüklerken veya bilgisayar-nano arasında karşılıklı haberleşme yapılırken de bu pinler kullanılır. O yüzden karta kod yüklerken veya haberleşme yapılırken hata olmaması için mecbur kalınmadıkça bu pinlerin kullanılmamasında fayda vardır.
Harici Kesme, 2 (interrupt 0) ve 3 (interrupt 1): Bu pinler yükselen kenar, düşen kenar veya değişiklik kesmesi pinleri olarak kullanılabilir.
PWM, 3,5,6,9,10 ve 11: 8-bit çözünürlükte PWM çıkış pinleri olarak kullanılabilir.
SPI, 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK): Bu pinler SPI haberleşmesi için kullanılır.
LED, 13: Nano üzerinden 13. pine bağlı olan dahili bir led bulunmaktadır. Pin HIGH yapıldığında led yanacak, LOW yapıldığında led sönecektir.
Analog, A0-A7: Nano 8 tane 10-bit çözünürlüğünde analog giriş pinine sahiptir. Bu pinler dijital giriş ve çıkış içinde kullanılabilir. Pinlerin ölçüm aralığı 0-5V'dur. AREF pini ve analogReference() foksiyonu kullanılarak alt limit yükseltilip, üst limit düşürülebilir.
I2C, A4 veya SDA pini ve A5 veya SCL pini: Bu pinler I2C haberleşmesi için kullanılır.
AREF: Analog giriş için referans pini.
Reset: Mikrodenetleyici resetlenmek istendiğinde bu pin LOW yapılır. Reset işlemi kart üzerinde bulunan Reset Butonu ile de yapılabilir.

Dökümanlar:

Atmega328 Datasheet

Yorumlar

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Taksit Seçenekleri

Önerileriniz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

Etiketler :

arduino arduino fiyat arduino arduino nano özellikleri arduino nano klon usb chip ch340 arduino nano klon arduino nano klon ch340

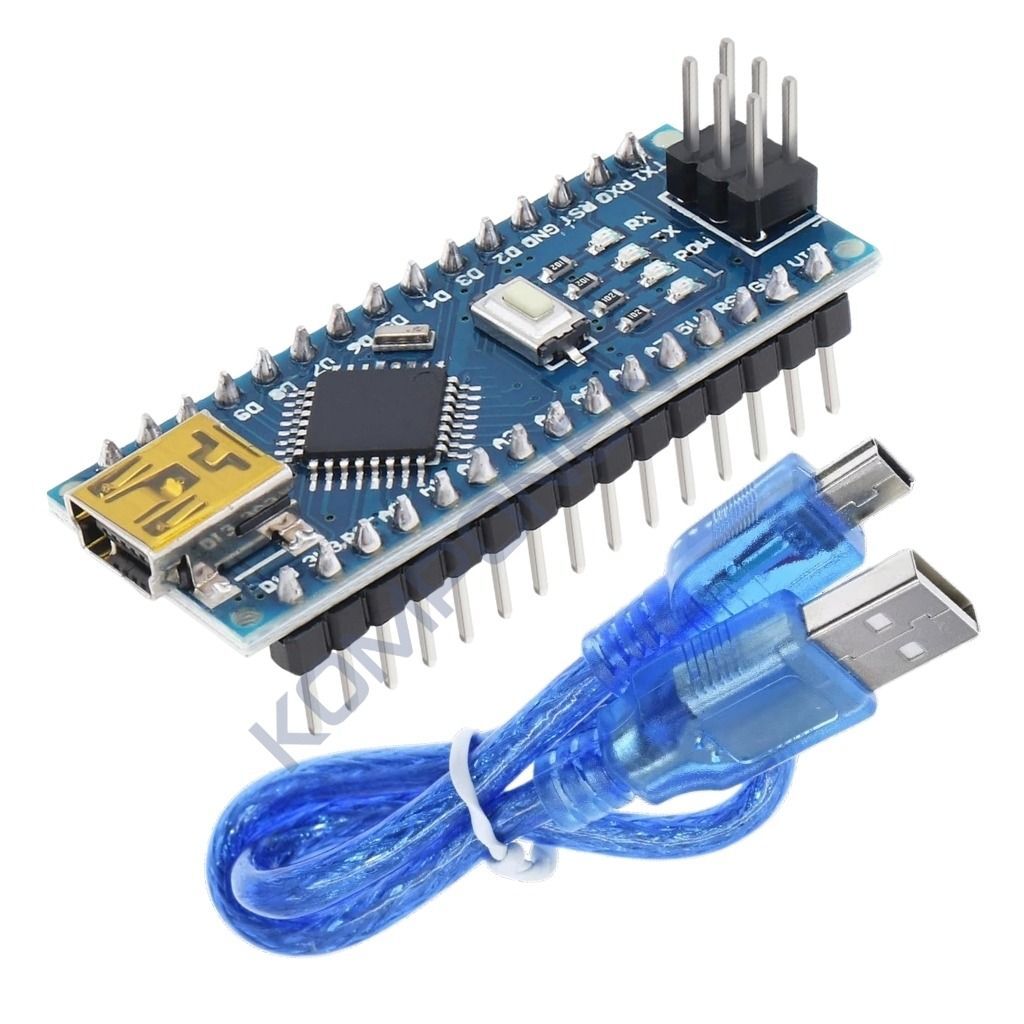

Arduino Nano Klon USB Chip CH340 Kablo Hediyeli
