Yüksek Akım Step Motor Sürücü
Kategori
Marka
Stok Kodu
PL-2133
Fiyat
6,00 USD + KDV
*24,79 ₺ den başlayan taksitlerle!
232,44 ₺
Tanım:

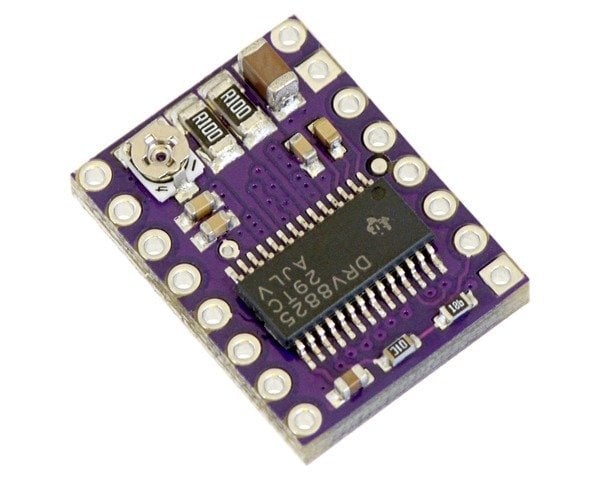

TI'ın DRV8825 bipolar step motor sürücüsü kanal başına 1.5A (2.2A peak) desteklemektedir. Açık kaynak voltaj aralığı 8.2 ila 45V ve voltaj düşümü, yüksek akım ve yüksek sıcaklık kuruma devresi bulunmaktadır. bu devre düşük güç ve düşük voltajlı motorlar için iyi sonuç vermektedir.
Özellikleri:
Boyutları: 1,52x2,02cm
Ağırlık: 1,6gr.
Motor Sürücü: DRV8825
Motor Kanalı: Step motor
Minimum Voltaj: 8.2V
Maksimum Voltaj: 45V
Minimum logic voltajı:2.5V
Maksimum logic voltajı: 5.25V
Kanal Başına Akım (Peak) Çıkışı: 1.5A
Sürekli Paralel Akım Çıkışı: 2.2A
Ters Voltaj Koruma: Yok
Basit adım ve yön kontrol arayüzü
Altı farklı adım çözünürlükleri: tam adım, yarım adım, 1/4-step, 1/8-step, 1/16-step ve 1/32-step
Ayarlanabilir akım kontrolü size daha yüksek adım oranları elde etmek için step motorun anma gerilimi yukarıda gerilimleri kullanım sağlayan bir potansiyometre ile maksimum akım çıkışını ayarlamanızı sağlar
Otomatik doğru akım bozunma modu (hızlı bozunma veya yavaş bozunma) seçen Akıllı kesme kontrolü
45 V maksimum besleme gerilimi
Dahili regülatör (harici mantık gerilim kaynağı gerektirmez)
3.3 V ve 5 V sistemleri ile doğrudan bağlanabilir
Aşırı sıcaklık termal kapanma, aşırı akım kapatma ve düşük voltaj lokavt
Kısa-toprak ve kısa-yük koruması
Gelişmiş ısı dağılımı için 4 kat, 2 ons bakır PCB
PCB altındaki sürücü IC altında maruz lehimlemeye zemin pedi

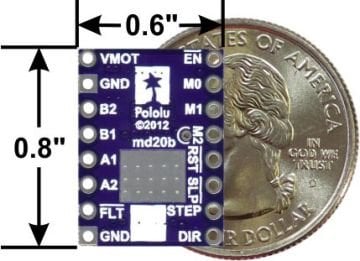

Modül boyutu, pin çıkışı ve arayüz
Altı farklı adım çözünürlükleri: tam adım, yarım adım, 1/4-step, 1/8-step, 1/16-step ve 1/32-step
Ayarlanabilir akım kontrolü size daha yüksek adım oranları elde etmek için step motorun anma gerilimi yukarıda gerilimleri kullanım sağlayan bir potansiyometre ile maksimum akım çıkışını ayarlamanızı sağlar
Otomatik doğru akım bozunma modu (hızlı bozunma veya yavaş bozunma) seçen Akıllı kesme kontrolü
45 V maksimum besleme gerilimi
Dahili regülatör (harici mantık gerilim kaynağı gerektirmez)
3.3 V ve 5 V sistemleri ile doğrudan bağlanabilir
Aşırı sıcaklık termal kapanma, aşırı akım kapatma ve düşük voltaj lokavt
Kısa-toprak ve kısa-yük koruması
Gelişmiş ısı dağılımı için 4 kat, 2 ons bakır PCB
PCB altındaki sürücü IC altında maruz lehimlemeye zemin pedi

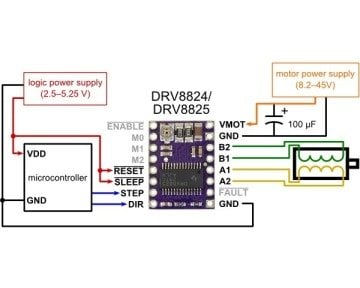

Modül boyutu, pin çıkışı ve arayüz
