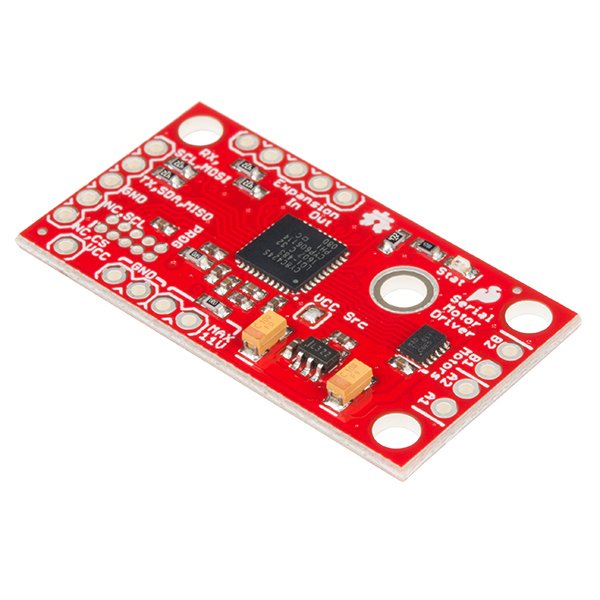

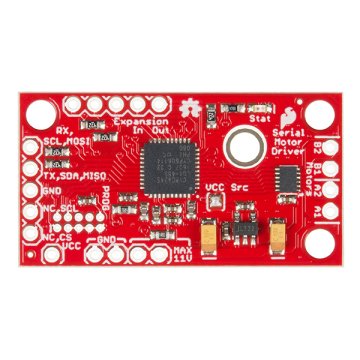

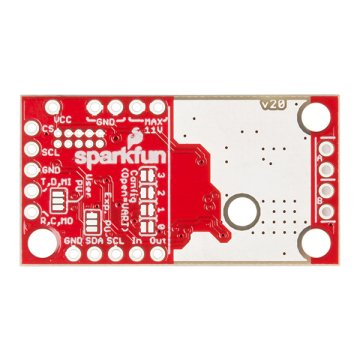

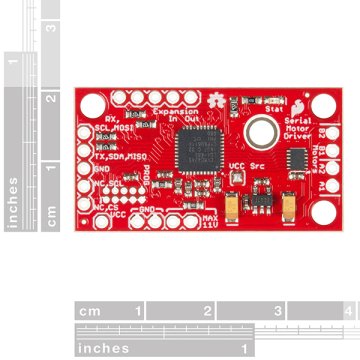

SparkFun Seri Kontrollü Motor Sürücüsü
SparkFun Seri Kontrollü Motor Sürücüsü
Bu sürücü kartı uygun fiyatlı, kompakt ve seri kontrollü motor sürücülerinin önceki sürümlerinden daha fazla özelliğe sahip olacak şekilde tasarlanmıştır. Başlıca avantajı, ince kontrol ayarlamalarını mümkün kılan sürücü seviyelerinin değişkenliğidir. SCMD, 3.3V mantık cihazıdır! 5V ile arabirim kurmanız gerekirse, bir mantık seviyesi dönüştürücü kullanmanız veya stoktan SCMD'leri 5V'de çalışacak şekilde değiştirmeniz ve kendi düzenlenmiş 5V'unuzu sağlamanız gerekir.
Özellikler:
Kanal başına 1,5A tepe sürücü, 1,2A sabit durum
12V mutlak maksimum ile 3 ila 11 volt arasında çalışır
3.3V varsayılan VCC ve mantık
5.5V'de Max VCC
127 seviyeli DC sürücü gücü.
I2C, SPI veya TTL UART sinyalleri ile kontrol edilebilir
Motor bazında yön değiştirme
Global Drive etkinleştir
I2C kullanan genişletme bağlantı noktası 16 ek sürücüye izin verir
Açık TO-220 ısı emici şekli
Birkaç I2C adresi, varsayılan UART baudları mevcuttur
Köprülenebilir çıktılar
İsteğe bağlı arıza güvenliği ve teşhis mevcuttur.
Yapılandırılabilir genişletme veriyolu bit hızı 50, 100 veya 400 kHz.
Yapılandırılabilir genişletme veri yolu güncelleme hızı 1 ms'den 255 ms'ye kadardır veya yalnızca komutla çalışır.

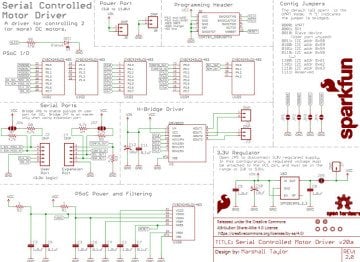

- Dökümanlar:
