SparkFun Güç Kontrol Devresi ESP32
Kategori
Marka
Stok Kodu
DEV-14155
Fiyat
30,00 USD + KDV
*124,08 ₺ den başlayan taksitlerle!
1.163,28 ₺

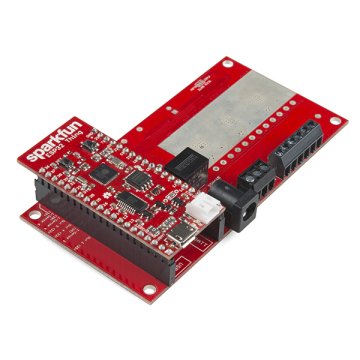

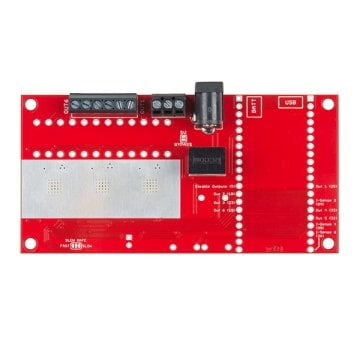

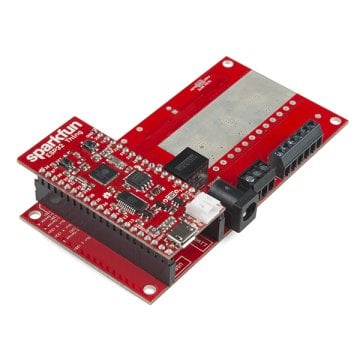

SparkFun ESP32 Thing Güç Kontrol Shield’i, ESP32 Thing'in, bir sonraki projenizi kontrol etmek için çok çeşitli seçenekler sunarak, bir DC yüküne 5A'ya kadar çıkmasını sağlar! 5-28VDC'lik bir varsayılan voltaj aralığıyla, bu shield’a iki yoldan biriyle güç bağlanabilir. Birincisi barrel konektörü, ancak maksimum akım derecesi 2.5A'dır (hafif yükler için tasarlanmıştır). İkinci seçenek VCC, toprak ve 5V çıkış için bağlantıları olan 3 pinli vida terminali üzerindedir. Besleme voltajı ESP32 Thing'e güç sağlamak için 5V'a kadar ve ayrıca ağır yükler altında board u serin tutmak için bir fan olarak düzenlenir.

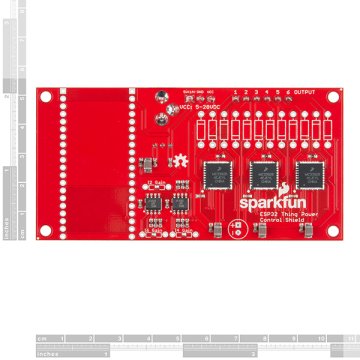

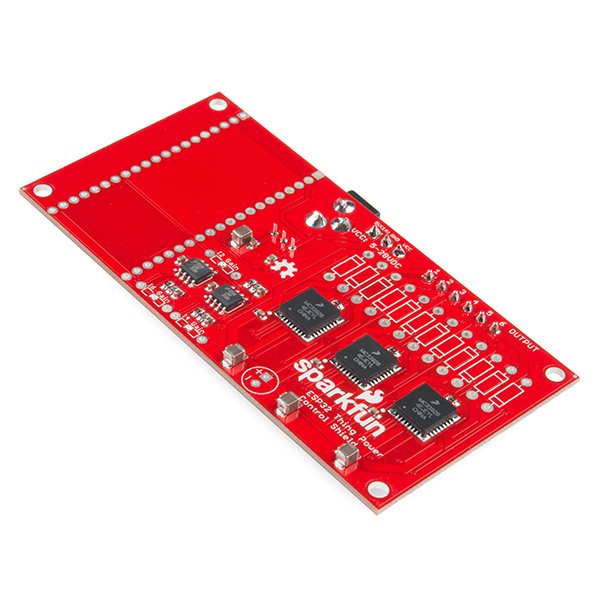

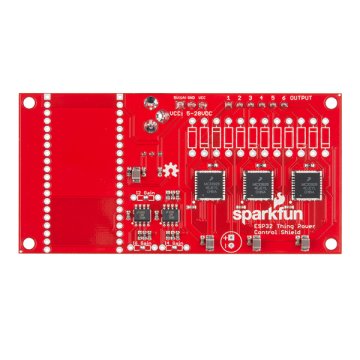

Kartın üzerinde NXP Semiconductors tarafından üç MC33926 motor sürücüsü bulunmaktadır. Kart teorik olarak toplam 30A'ya kadar geçiş yapabilmesine rağmen, kart ve konektörlerdeki güç izleri sadece altı çıkış pini boyunca toplam 10A'ya kadar test edilmiştir. DC yüklerin açılıp kapatılmasıyla birlikte, MC33926, 2, 4 ve 6 çıkış pinlerine bağlanan üç dahili akım sensörüne sahiptir. Akım sensörlerinin her biri, her akımın kazancını ayarlamak için bir LMV358 işlem amplifikatörüne bağlanır.
Sadece sürücü başına bir akım sensörüne sahip olan MC33926'nın bir dezavantajı nedeniyle, 5A'dan daha küçük yükler için Güç Kontrol Shield’i'na bir özellik eklendi. Daha küçük yükler için, lehim köprüsünün temizlenmesi ve uygun geri besleme dirençlerinde lehimleme, ESP32 Thing'e yerleşik 12 bit analogdan dijitale dönüştürücünün (ADC) hassasiyetini en üst düzeye çıkarabilir. Aşağıda Hookup Rehberinde yazılı tam bir tablo var.
Not: Bu ürün sadece SparkFun ESP32 Thing Güç Kontrol Shield’i içerir. ESP32 Thing, headerlar ve isteğe bağlı termal gap filler ayrıca satın alınması gerekir.
GET STARTED WITH THE ESP32 POWER SHIELD GUIDE
Dokümanlar:
- Schematic
- Eagle Files
- Hookup Guide
- Datasheet (MC33926)
- GitHub
