Röle Modülü XY-WJ01 Digital Zaman Ayarlı LCD Ekran 12 mod
Kategori
Marka
Stok Kodu
T-9086
Fiyat
5,30 USD + KDV
*21,90 ₺ den başlayan taksitlerle!
205,32 ₺

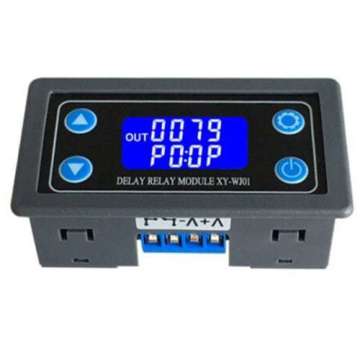

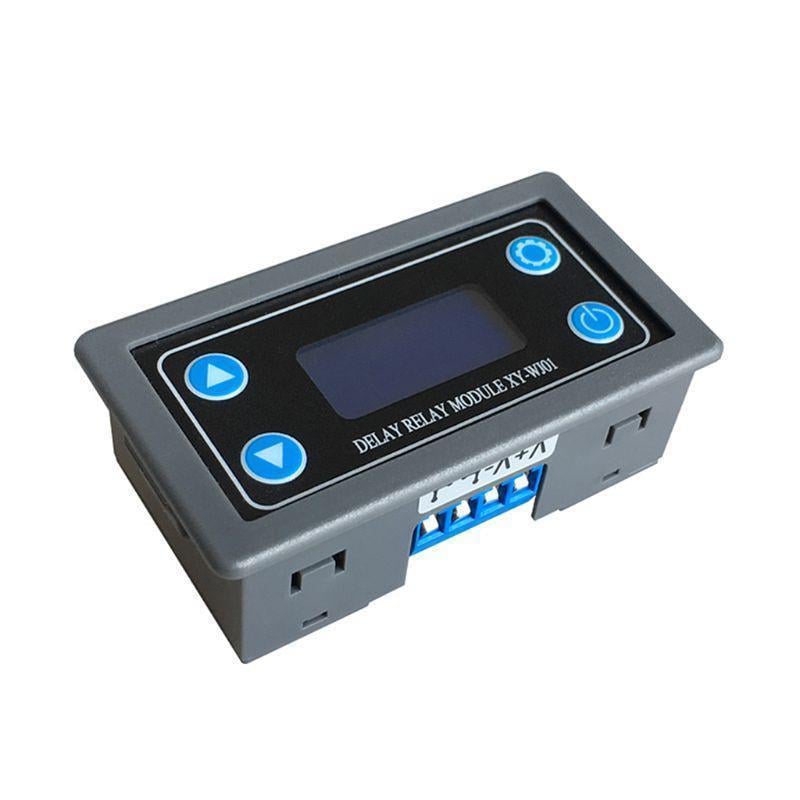

Zaman Ayarlı Röle Modülü XY-WJ01
12 farklı modu bulunan, 14 Vdc ve 125 Vac ürünlerinizde kullanabileceğiniz zamanlayıcı röle modülü. Bağlantıları ve kullanımı oldukça kolaydır. Üzerinde bulunan 4 buton yardımıyla istediğiniz modda istediğiniz süreyi girerek ürününüzü tetikleyebilir siniz.
Çalışma modu giriş(P1 ~ P7)
P0: Sinyal tetiklendikten sonra OP zaman sonra geçiş iletim bağlantısını keser; OP zamanında sinyal geçersiz.
P1: Sinyal tetiklendikten sonra OP zaman sonra geçiş iletim bağlantısını keser; OP zamanında sinyal yeni bir Zamanlayıcı tetikler..
P2: Sinyal tetiklendikten sonra OP zaman sonra geçiş iletim bağlantısını keser; OP zamanında sinyal tetikleyici sayacı sıfırlamak, bağlantısı kesilen ve durdurmak zamanlama geçiş.
P3: Sinyal tetiklendikten sonra CL zaman ve sonra geçiş iletken röle keser.
P4: Sinyal rölesi İletim OP zaman tetiklenir ve röle CL zaman ve daha sonra bağlantı kesme yukarıdaki eylemi, sinyal tekrar döngüde, röleler verir döngüler keser sonra Zamanlayıcı durur; ve döngü sayısı (LOP TAVŞANI) ayarlanabilir; Sonu döngüsü, röle bağlantısı kesildi tutmak;
P5: Sinyal tetiklendikten sonra röle CL zaman ve OP zaman rölesi İletim bağlantısını keser ve sonra yukarıdaki eylem döngüler, sinyali tekrar döngüde verir, iletken röleler, Zamanlayıcı durur; ve döngü sayısı (LOP TAVŞANI) ayarlanabilir; Sonu döngüsü, röle iletim devam et;
P6: Yok tetikleyici sinyal açık, röle iletim OP süre sonra sonra röle CL zaman keser ve sonra yukarıdaki eylem döngüler, sinyal döngüde, döngü sayısı geçersiz (LOP TAVŞANI) ayarlanabilir; Sonu döngüsü, röle bağlantısı kesildi tutmak;
P6: Röle CL zaman, geçiş ve tel OP zaman keser ve sonra yukarıdaki eylem döngüler sonra açık sonra tetikleyici sinyal yok, sinyal döngüde, döngü sayısı geçersiz (LOP TAVŞANI) ayarlanabilir; Sonu döngüsü, röle iletim devam et;
P8: Sinyal tutun işlevi: Sinyal korunur, zamanlama temizlenir ve geçiş iletim; Röle sinyali kaybolduğunda, zamanlama OP sonra keser; zamanlama sırasında başka bir sinyal ve zamanlama temizlenir;
P9: Sinyal tutun işlevi: Sinyal korunur, zamanlama temizlenir ve röle bağlantısı kesildi; ne zaman sinyal kaybolur, röle iletim zamanlama CL sonra; zamanlama sırasında başka bir sinyal ve zamanlama temizlenir;
(P0 ~ P7) modu, kısa Duraklat düğmesine basın, sistem değil zaman aşımına zamanlama başlatın; Sistem zaten zaman aşımına uğradı, sistem süreölçeri duraklatır röle bağlantısı kesildi, "dışarı" yanıp sönen bir hatırlatma belirtmek için;
P8/P9 modu, Duraklat düğmesi bir tetikleyici olarak sinyal vadede arabirim, kısa / uzun basın başarısız.
Belirtimi:
Zamanlama aralığı: 0.01 sn ~ 9999 min
Güç kaynağı: 6V ~ 30V
Tetikleyici sinyal kaynağı: Yüksek düzey(3.0V ~ 24.0V), Düşük seviye(0.0V ~ 0.2V), Sinyal geçiş
Maxmum çıktı yük: DC 30V 5A ve AC 220V 5A
Statik akım: 15mA işletim mevcut: 50mA
Servis ömrü: 100.000'den fazla kez; Çalışma sıcaklığı: -40-85° C
Optocoupler yalıtım, güçlü anti-parazit yetenek, endüstriyel sınıf devre kartı, güç parametreleri bellek sonsuza kadar ayarladıktan sonra.
Boyutu: 8 x 3.8 x 1.9cm/3.15 x 1.5 x 0.75 inc
