MMA7341LC 3 Eksenli İvmeölçer ±3/9G
MMA7341LC 3 Eksenli İvmeölçer ±3/9G
Bu minik üç eksenli ivmeölçer, Freescale MMA7341LC XYZ eksenli ivmeölçer için temel bir taşıyıcı kart, analog voltaj çıkışları ve ayarlanabilir hassasiyete (± 3 g veya ± 9 g) sahip harika bir düşük-g sensörü ve bir 0g-algılamalı dijital çıktı kart serbest düşüşte olduğunda sinyal verir (yalnızca ± 3 g hassasiyet ayarı). Breakout kartımız, standart lehimsiz devre tahtaları ve 0,1 inçlik tahtalar ile kullanımı kolaylaştıran 10 pinli DIP paketinin form faktörüne sahiptir ve birim, rakip ürünlerden daha küçüktür, hepsi daha düşük bir fiyata. Kart 2,2 ila 3,6 V arasında çalışır.
Genel Bakış

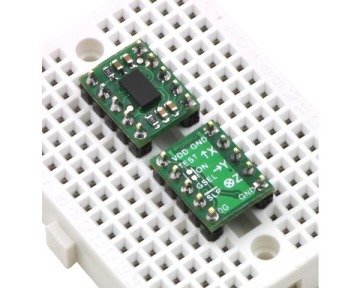

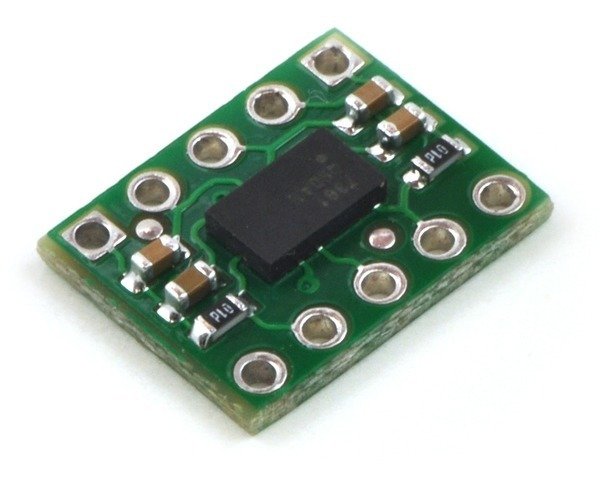

Bu küçük üç eksenli ivmeölçer, Freescale’in MMA7361LC (177k pdf) ve MMA7341LC (177k pdf) MEMS (mikro-elektro-mekanik sistemler) düşük g ivmeölçerler için bir koparma kartıdır; bu nedenle, bu ürünü kullanmadan önce kartınız için uygun veri sayfasını dikkatlice okumanızı öneririz. MMA7361 ve MMA7341 harika IC'lerdir, ancak küçük, kurşunsuz paketleri, tipik bir öğrenci veya hobisi tarafından kullanılmalarını zorlaştırır. Bu taşıyıcı kart, parçanın önerilen bağlantı şemasındaki tüm bileşenleri içerir ve pinleri, standart lehimsiz devre tahtaları ve 0,1 inçlik panolarla kullanımı kolay 0,5 × 0,4 ″ (12,7 × 10,2 mm) 10 pimli DIP form faktörüne ayırır .
Bu kartın iki versiyonu farklı hassasiyet seçenekleri sunar:
MMA7361LC taşıyıcı seçilebilir ± 1.5g veya ± 6g hassasiyetler sunar veya
MMA7341LC taşıyıcı seçilebilir ± 3g veya ± 9g hassasiyetler sunar.
Özellikler

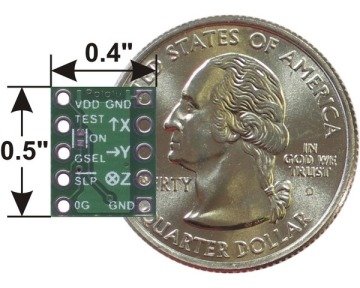

- Boyutlar: 0,4 ″ × 0,5 ″ × 0,1 ″ (başlık pimleri olmadan)
- Çalışma voltajı (VDD): 2,2 V ila 3,6 V (pimler 5 V'a toleranslı değildir)
- Besleme akımı: 0,5 mA
- Uyku modu akım çekişi: <3 µA
- Çıkış formatı: VDD / 2'de ortalanmış 3 analog voltaj (her eksen için bir sinyal)
- Hassasiyet aralığı (g-Select pini kullanılarak seçilebilir):
* MMA7361LC version: ±1.5g (default) veya ±6g
* MMA7341LC version: ±3g (default) veya ±9g
- Başlık pimleri olmadan ağırlığı: 0.012 oz (0.35 g)
Sensörün kullanımı

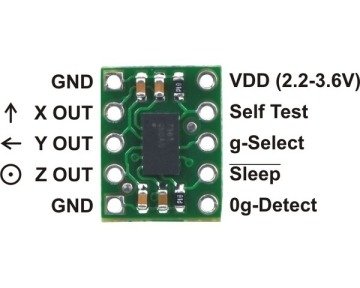

Kart, VDD pini üzerinde 2,2 V ila 3,6 V beslenerek çalıştırılır. Bu parçanın 5V toleranslı pinlere sahip olmadığını, bu nedenle kartın g-Select, Self Test ve Sleep pinlerini 5V sistemlerle arabirim oluştururken harici bileşenlerin (voltaj bölücüler gibi) gerekli olduğunu unutmayın. Bu pinlere bağlantılar isteğe bağlıdır; uyku pimi aşağıda açıklandığı gibi yerleşik bir lehim köprüsü ile yükseğe sürüldüğü sürece, kart bu pinler bağlantısı kesilmiş olarak çalışacaktır.
Uyku pini, Uyku, dahili olarak düşük seviyeye çekilmiştir ve bu, kartı varsayılan olarak düşük güçte uyku moduna geçirir. Kartı kullanmak için bu pimi yükseğe sürmelisiniz. Bu, uyku modunun seçici kontrolünü istiyorsanız bir mikro denetleyici I / O hattıyla gerçekleştirilebilir veya uyku pinini VDD'ye bağlamak için kartın serigrafi tarafında 'ON' etiketli SMT jumper pedleri arasında bir lehim köprüsü yapabilirsiniz. ve panoyu varsayılan olarak etkinleştirin.
İvmeölçer X, Y ve Z çıkışları, VDD / 2'de ortalanmış üç ayrı analog voltajdır. Bir eksen boyunca pozitif ivmelenmeler eksenin çıkış gerilimini VDD / 2'nin üzerine çıkarır ve negatif ivmeler çıkış gerilimini VDD / 2'nin altına düşürür. Çıkışlar her zaman 0 ila VDD aralığında olacaktır.
Hassasiyet seçim pini, g-Select, dahili olarak düşük çekilir ve bu, MMA7361LC taşıyıcı üzerinde ± 1.5g (800 mV / g) ve MMA7341LC taşıyıcı üzerinde ± 3g (440 mV / g) varsayılan hassasiyet için seçim yapar. Pim yüksek sürüş, MMA7361LC taşıyıcıda ± 6g (206 mV / g) ve MMA7341LC taşıyıcıda ± 9g (118 mV / g) hassasiyet için seçer.
0g-Detect pini, üç eksenin tümü aynı anda 0g'yi algıladığında yüksek çıkış verir, bu, kart serbest düşüşte olduğunda gerçekleşir. Bu pin yalnızca daha hassas MMA7361LC IC'nin veri sayfasında belgelenmiştir (MMA7341LC veri sayfası bu pini 'NC' olarak etiketler), ancak MMA7341LC'de varsayılan ± 3g hassasiyetinde çalıştığını bulduk. Bu çıktı ± 9g hassasiyet ayarında çalışmaz.
Kendi Kendini Sınama pimi kart üzerinde aşağıya çekilir ve bağlantısı kesilmiş olarak bırakılabilir.

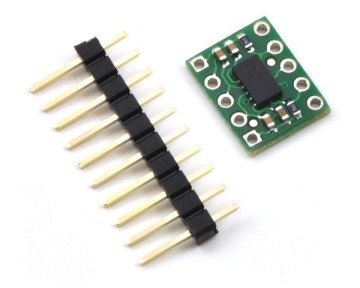

Paket içeriği
Not: 2012'den önce, bu kartlar daha eski, pin uyumlu MMA7361L (175k pdf) ve MMA7341L (175k pdf) IC'ler ile gönderilmiştir. MMA73x1L ve MMA73x1LC karşılıkları arasındaki tek işlevsel fark, sıfır g Z çıkışının toleransındaki küçük bir değişiklik (hem MMA7361LC hem de MMA7341LC) ve z ekseni kendi kendine test yanıtının büyüklüğündeki değişikliktir (yalnızca MMA7341LC). MMA7341LC veri sayfasının 2. revizyonu da yüksek g seçilebilir hassasiyet aralığını ± 11g'den ± 9g'ye düşürdü, ancak 118 mV / g'lik karşılık gelen spesifikasyon değişmedi.
