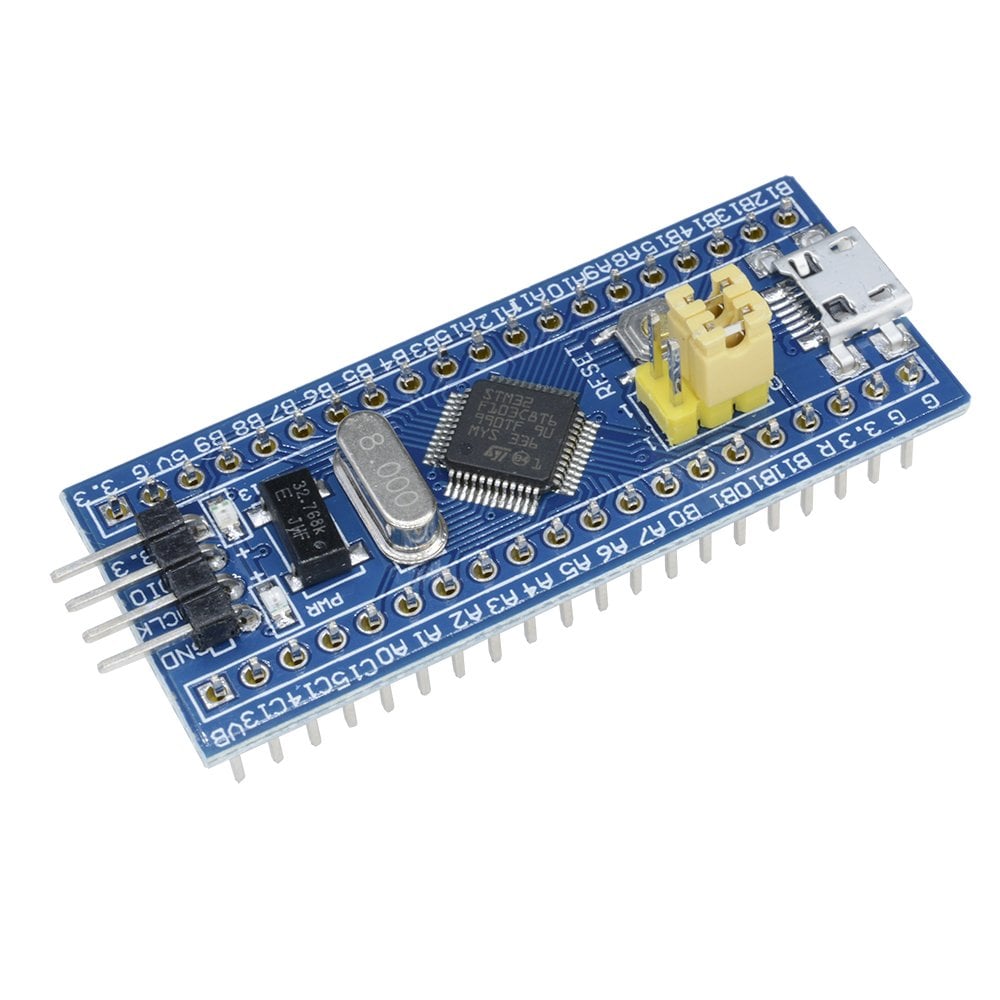

Mini Geliştirme Kartı STM32F103C8T6
Mini Geliştirme Kartı,Arduino Nano baz alınarak üretilen bir geliştirme kartıdır.
SWD simulasyon debug indirme arayüzü ile basitçe debug yapabilirsiniz. Micro USB arayüzü sayesinde kart ile haberleşme sağlayabilirsiniz. RTC kristali Epson marka kolay ve stabildir. Başlık pimleri fabrika çıkışı lehimlenmemiş olarak ürünle birlikte verilir. Derleyici olarak Keil ve IAR kullanılabilir. J-Link veya USART1 prosedürü kullanılabilir.
Özellikleri:
En temel MCU devresi, 8M ve 32768 kristal devresi, USB güç devresi dayalı kurulu.
Çekirdek kart, tüm G / Ç bağlantı noktalarına giden iki satıra bölünmüştür.
SWD simülasyonu hata ayıklama indir arayüzü ile, basit ve kullanışlı, hata ayıklama hızı.
Micro USB arayüzü kullanarak, sıradan Andrews cep telefonu şarj arayüzü ile uyumlu USB iletişim ve güç kaynağı, USB arayüzü olabilir.
Teknik Özellikler
|
Üretici Firma |
China |
|
Ürün Kategorisi |
ST Geliştirme Kartları |
|
Paket tipi |
LQFP |
|
|
|
|
İşlemci |
Cortex-M3 |
|
Çalışma Frekansı |
72MHz |
|
Depolama Kaynakları |
64K Byte Flash, 20KByte SRAM |
|
Arayüz Kaynakları |
2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I / O ports |
|
Analog-digital çevirim |
2x ADC (12-bit / 16-kanal) |
|
Timers |
3 genel timer ve 1 advanced timer |
|
Debug Download |
Support JTAG / SWD debug interface to download, support for IAP |
|
RT9193 |
3.3V regulator chip, 300mA maksimum çıkış voltajı |

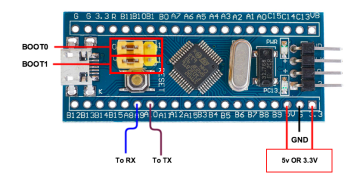

Dökümanlar:
.png)
