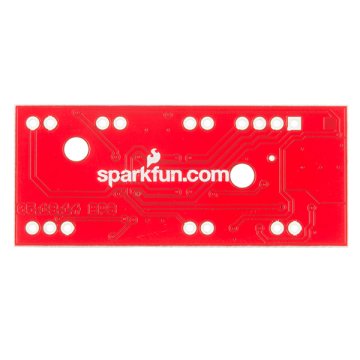

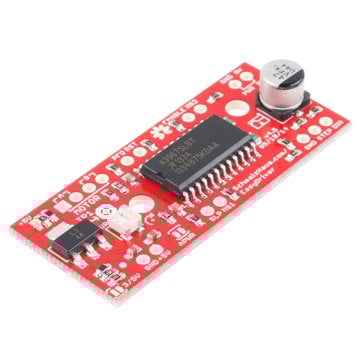

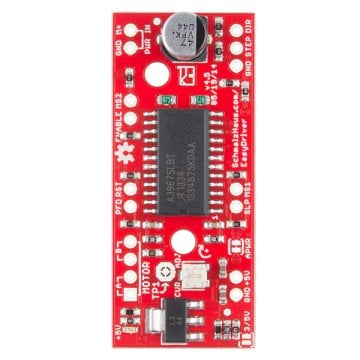

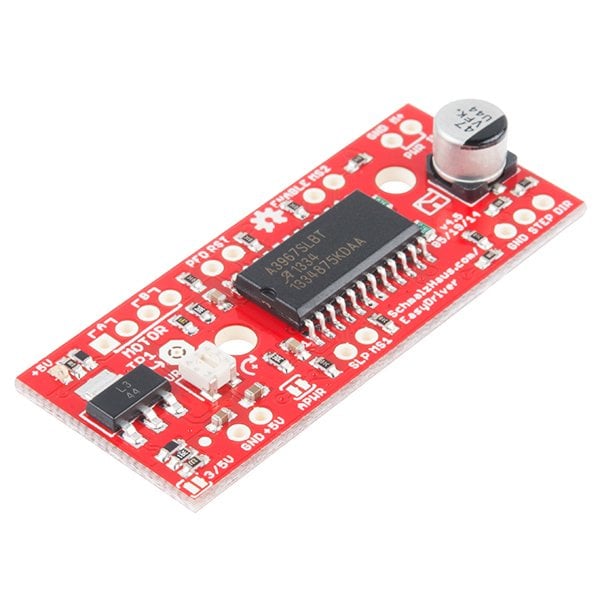

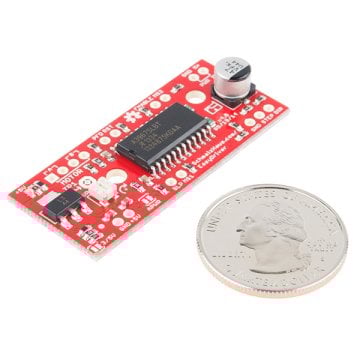

A3967 EasyDriver Step Motor Sürücüsü

Açıklama:

EasyDriver çıkış dijital 5V nabız 0 (veya 0 3.3V darbesine size Sj2 EasyDriver kapalı lehim varsa) olabilir şeyle uyumlu, step motor sürücüsü kullanmak için basit bir. EasyDriver motoru iktidara 30V kaynağına bir 6V gerektirir ve step motor herhangi bir gerilim güç olabilir. EasyDriver 5V veya 3.3V ayarlanabilir dijital arabirim için bir gemide gerilim regülatörü vardır. 4 telli step motor ve bir mikroişlemci bağlayın ve hassas motor kontrol var! EasyDriver bi-polar olarak kablolu bi-polar motorlar ve motor sürücüleri. Yani 4,6 veya 8 telli step motorlar.

Bu EasyDriver V4.5 ile birlikte tasarlanmıştır Brian Schmalz. Eski sürümleri ile karşılaştırıldığında bu, senin step motor üzerinde çok daha fazla esneklik ve kontrol sağlar. Mikro A3967 pimleri mikrostep çözünürlüğü ayarlamalar izin dışarı kırık (MS1 ve MS2) seçin. Uyku ve etkinleştirmek pimleri ayrıca kontrol için dışarı kırılmış.

Not: bağlamak veya sürücü enerjili iken bir motor bağlantısını kesmeyin. Bu A3967 IC kalıcı hasara neden olur.

Not: Bu ürün Brian Schmalz ile bir işbirliğidir. Her satışların bir kısmı ürün desteği ve sürekli gelişimi için onlara gider.

Özellikler:

• A3967 mikrostep Sürücü
• MS1 ve MS2 pimleri tam, yarım, çeyrek ve sekizinci adımlar mikrostep çözünürlüğünü değiştirmek için dışarı kırık (sekizinci varsayılan)
• Herhangi bir gerilim 4, 6 ve 8 telli step motorlar ile uyumlu
• 700mA / faza 150mA / fazdan ayarlanabilir akım kontrolü
• 6V dan 30V güç kaynağı serisi. Yüksek hızlarda tork yüksek, yüksek voltaj

Belgeler:

• Şematik
• Kartal Dosyaları
• Montaj Kılavuzu
• Veri Sayfası (A3967)
• EasyDriver Sitesi
• Örnek Arduino Eğitimi Portekizce
• Bildr Eğitimi
