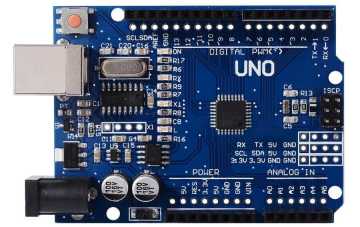

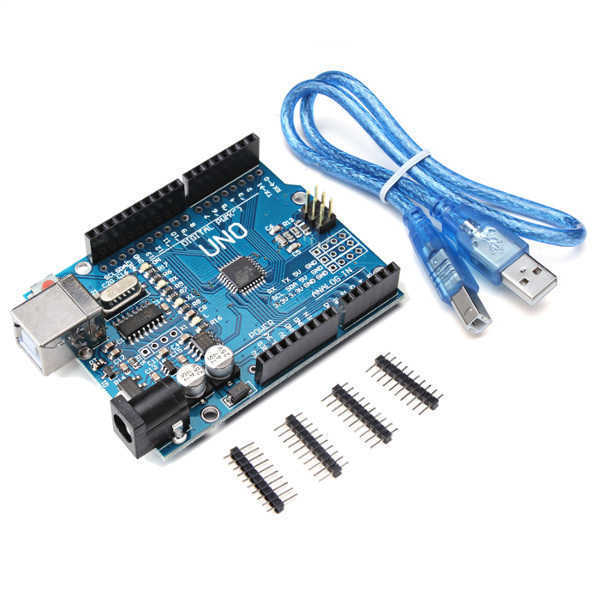

Arduino UNO R3 Klon USB Chip CH340 + USB Kablo Hediyeli
Kategori
Marka
Stok Kodu
T-9000
Fiyat
3,50 USD + KDV
*14,48 ₺ den başlayan taksitlerle!
135,72 ₺
Arduino'nun alışageldiğimiz standart boardlarından olan Arduino Uno R3 SMD CH340 Chip'in bu klonundaki temel farklılığı kullandığı programlama entegresinin (USB-Serial dönüştürücü) CH340 olması. Orjinal Arduino'dan birkaç küçük farkı olmasına rağmen kullanımı, yazılımı ve genişletme kartlarının uyumluluğu bakımından hiçbir fark bulunmamaktadır.
Arduino Uno R3 CH340 SMD ile Arduino Uno Dip arasındaki fark mikrodenetleyinin SMD veya DIP olarak ayrılmasının yanı sıra DIP türünün değiştirilebilir olmasıdır.
Arduino Uno Özellikleri:
Mikrodenetleyici: ATmega328
Çalışma Gerilimi: 5V
Giriş Gerilimi (önerilen): 7-12V
Giriş Gerilimi (limit): 6-20V
Dijital G/Ç Pinleri: 14 (6 tanesi PWM çıkışı)
Analog Giriş Pinleri: 6
Her G/Ç için Akım: 40 mA
3.3V Çıkış için Akım: 50 mA
Flash Hafıza: 32 KB (ATmega328) 0.5 KB kadarı bootloader
SRAM: 2 KB (ATmega328)
EEPROM: 1 KB (ATmega328)
Saat Hızı: 16 MHz
Uzunluk: 68.6 mm
Genişlik: 53.4 mm
Ağırlık: 25 g
Giriş ve Çıkış:
UNO üzerindeki 14 adet dijital pinin hepsi giriş veya çıkış olarak kullanılabilir. 6 tane analog giriş pini de bulunmaktadır. Bu analog giriş pinleride aynı şekilde dijital giriş ve çıkış olarak kullanılabilir. Yani kart üzerinde toplam 20 tane dijital giriş çıkış pini vardır. Bu pinlerin tamamının lojik seviyesi 5V'dur. Her pin maks. 40mA giriş ve çıkış akımı ile çalışır. Ek olarak, bazı pinlerin farklı özellikleri bulunmaktadır. Özel pinler aşağıda belirtildiği gibidir:
Seri Haberleşme, 0 (RX) ve 1 (TX): TTL Seri veri alıp (RX), vermek (TX) için kullanılır. Bu pinler doğrudan kart üzerinde bulunan Atmega16u2 USB-seri dönüştürücüsüne bağlıdır. Yani bilgisayardan karta program yüklenirken veya bilgisayar-UNO arasında karşılıklı haberleşme yapılırken de bu pinler kullanılır. O yüzden karta program yüklerken veya haberleşme yapılırken hata olmaması için mecbur kalınmadıkça bu pinlerin kullanılmamasında fayda vardır.
Harici Kesme, 2 (interrupt 0) ve 3 (interrupt 1): Bu pinler yükselen kenar, düşen kenar veya değişiklik kesmesi pinleri olarak kullanılabilir.
PWM, 3,5,6,9,10 ve 11: 8-bit çözünürülükte PWM çıkış pinleri olarak kullanılabilir.
SPI, 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK): Bu pinler SPI haberleşmesi için kullanılır.
LED, 13: UNO üzerinde 13. pine bağlı olan, kart üzerinde "L" harfi ile belirtilmiş dahili bir LED bulunmaktadır. Pin HIGH yapıldığında LED yanacak, LOW yapıldığında LED sönecektir.
Analog, A0-A5: UNO, 6 adet 10-bit çözünürlüğünde analog giriş pinine sahiptir. Bu pinler dijital giriş ve çıkış için de kullanılabilir.
I2C, A4 veya SDA pini ve A5 veya SCL pini: Bu pinler I2C haberleşmesi için kullanılır.
AREF: Analog girişler için ölçüm referansı pini.
Reset: Mikrodenetleyici resetlenmek istendiğinde bu pin LOW yapılır. Reset işlemi kart üzerinde bulunan reset butonu ile de yapılabilir
