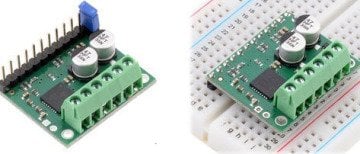

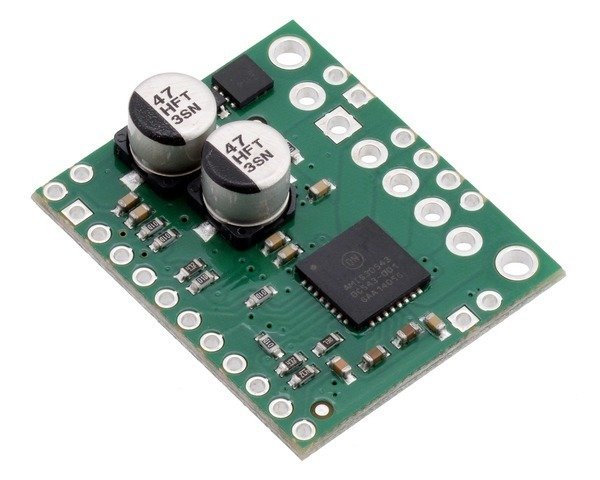

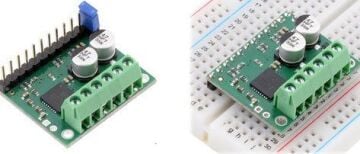

AMIS-30543 Step Motor Sürücü Kartı

AMIS-30543 sürücü entegresini barındıran step motor sürücü kartıdır. SPI üzerinden ayarlanabilen akım sınırlama, 11 farklı adım modu (tam adımdan 1/128 adıma kadar ayarlanabilir), kapalı çevrim kullanmak veya zorlanma algılamak için ters-EMF geribeslemesi, aşırı akım koruması ve sıcaklık koruması özellikleri mevcuttur. 6 - 30V arası gerilimlerle çalışır. Faz başına aluminyum soğutucu olmadan 1.8A, yeterli soğutma sağlandığında ise 3A akım verebilir.

Teknik Özellikler:

• Standart adım ve yön kontrol arayüzü

• Ayarlama ve durum register'larına SPI arayüz ile erişim

• Zorlanma algılaması veya kapalı çevrim kullanım için hız ve yük açısı geribildirimi

• 11 farklı adım modu (tam adım faz telafili, tam adım 1 faz telafili, tam adım 2 faz telafili, yarım adım, çeyrek adım, 1/8 adım, 1/16 adım, 1/32 adım, 1/64 adım ve 1/128 adım)

• SPI üzerinden ayarlanabilir akım kontrolü (132 mA - 3A arasında)

• Akıllı kıyım modu kontrolü sayesinde doğru yavaşlama modu seçimi

• Düşük elektromanyetik girişimli (EMI) PWM sinyali ve SPI'dan ayarlanabilir gerilim eğrileri

• 3.3V ve 5V lojik seviyeleriyle çalışabilme

• Dahili 5V regülatör sayesinde mikrokontrolcü besleyebilme özelliği

• Dahili watchdog fonksiyonu

• Açık bobin algılama

• Aşırı ısınma durumunda kapanmadan önce uyarı verme özelliği

• Aşırı ısınma durumunda kapanma

• Ters gerilim koruması
