2S 3A Lityum Batarya BMS Balans Kartı - 18650 Pil Şarjı için Uygun
2 Adet 18650 pil için uygundur. Pillerin dili. Balans görevini üstlenir.
Özellikler:
2 Adet Seri lityum pil için koruma devresi.
Aşırı şarj edilebilir.
Aşırı deşarj menüsü.
Kısa devre dışı.
Aşırı akıntı akımı
Aşırı şarj voltajı: 4.25 - 4.35V ± 0.05V
Aşırı deşarj gerilimi: 2.3 - 3.0V ± 0.05V
Maksimum sürekli şarj akımı: 3A
Boyut: 36mm x 6mm x 2mm

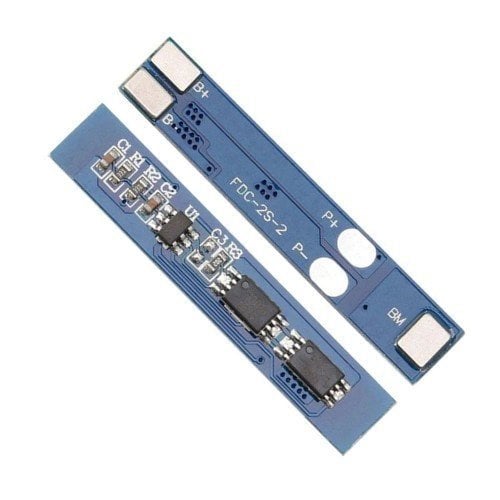

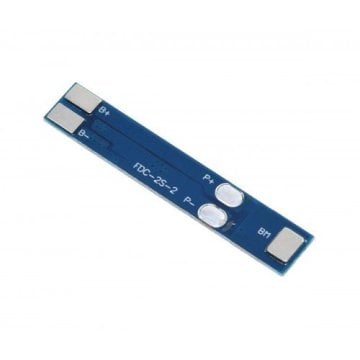

Kart Bağlantıları: Lütfen 1 numaralı resimi inceleyiniz.
B + Pil + bağlantısı
B- Pil - bağlantısı
BM Pil 1 ve Pil 2 arasındaki bağlantı
P + Şarj ve yük bağlantısı için ortak nokta. Pozitif uç bağlanır.
P- Şarj ve yük bağlantısı için ortak nokta. Negatif uç bağlanır.
Özellikler:
Yüksek hassasiyetli voltaj algılama devresi;
Yüksek voltaj cihazı kullanarak şarj terminali;
Dahili üç kademeli aşırı akım algılama devresi (aşırı akım 1, aşırı akım 2, yük kısa devresi);
MOS transistör batarya şarjını ve deşarjını kontrol edebilir;
Düşük bekleme akımı tüketimi.
Parametre:
Kısa devre koruması. Korumalı, şarjı onarabilir
Aşırı şarj koruması
Aşırı deşarj koruması
Aşırı akım koruması
Aşırı Şarj Algılama Gerilimi: 4.25-4.35V ± 0.05V
Aşırı Boşalma Algılama Gerilimi: 2.3-3.0V ± 0.05V
Maksimum Çalışma Sürekli Akımı: 3A
Maksimum tepe akımı: 5A
Küçük akım: 3uA'dan az
Yaşam döngüsü: 50000 saatten fazla
Dahili Direnç: 45m'den az
Çalışma Sıcaklığı: -40-50 derece

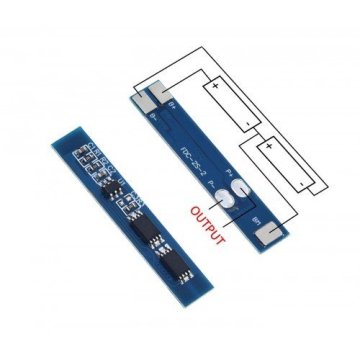

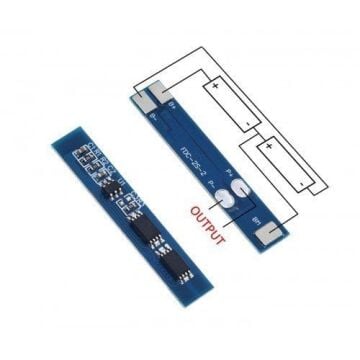

Lehim ortak açıklaması:
B + akü pozitif kutbuna bağlı;
B- akünün negatif kutbuna bağlı;
BM, batarya 1 ve batarya 2 arasındaki bağlantı noktasına bağlanır.
P +, şarj / deşarj terminalinin pozitif terminaline bağlanır (şarj terminali / deşarj terminali paylaşılır)
P- Şarj / deşarj terminalini negatif bağlayın (şarj / deşarj terminalinde ortaktır).
Paket İçeriği:
1 Adet 2S 3A Lityum Batarya BMS Koruma Kartı
